Люфт быстросъёма CASE: когда опасно работать с навеской
Быстросъёмный механизм передаёт усилие от стрелы к ковшу, вилам, щётке или другому оборудованию. Небольшой зазор постепенно превращается в удар, разбивает отверстия и мешает фиксаторам полностью входить в посадочные места. На этой стадии дальнейшая эксплуатация уже может быть небезопасной.
Проверять следует не только два нижних замка. Источником перемещения могут быть верхняя кромка плиты, пальцы цилиндров наклона, втулки стрелы и деформация самого навесного оборудования.
Признаки опасного износа
- При смене направления ковш заметно ударяет относительно плиты.
- Фиксирующие пальцы входят не полностью или один замок работает иначе второго.
- На плите появились вытянутые отверстия, трещины и блестящие зоны ударного контакта.
- Навесное оборудование стоит с перекосом, хотя давление в шинах одинаковое и стрела не повреждена.
Почему появляется люфт
Абразив между плитой и навеской ускоряет износ, а работа с неполностью закрытыми фиксаторами переносит нагрузку на края отверстий. Ударные операции гидромолотом и перекос ковша увеличивают зазоры быстрее обычных погрузочных работ.
Новые пальцы не устранят люфт при овальных отверстиях или деформированной плите. Поэтому до формирования ремонтного комплекта необходимо измерить все точки контакта и проверить геометрию навесного оборудования.
Порядок проверки
- Очистите сопрягаемые поверхности и проверьте визуальный индикатор полного запирания.
- На опущенной навеске приложите небольшое усилие наклоном и посмотрите, в какой точке возникает перемещение.
- Измерьте диаметр пальцев и отверстий в двух плоскостях, оцените их овальность.
- Осмотрите сварные швы, верхние зацепы, плиту, цилиндры фиксаторов или механические тяги.
- Проверьте пальцы и втулки цилиндров наклона и стрелы, чтобы не принять их износ за люфт быстросъёма.
Важно: все проверки проводите с навесным оборудованием, опущенным на устойчивое основание. Запрещено находиться под поднятым ковшом или между плитой и навеской.
Какие запчасти могут потребоваться
- Фиксирующие пальцы, втулки, пружины и рукоятки.
- Гидроцилиндры замков, уплотнения и рукава гидравлического привода.

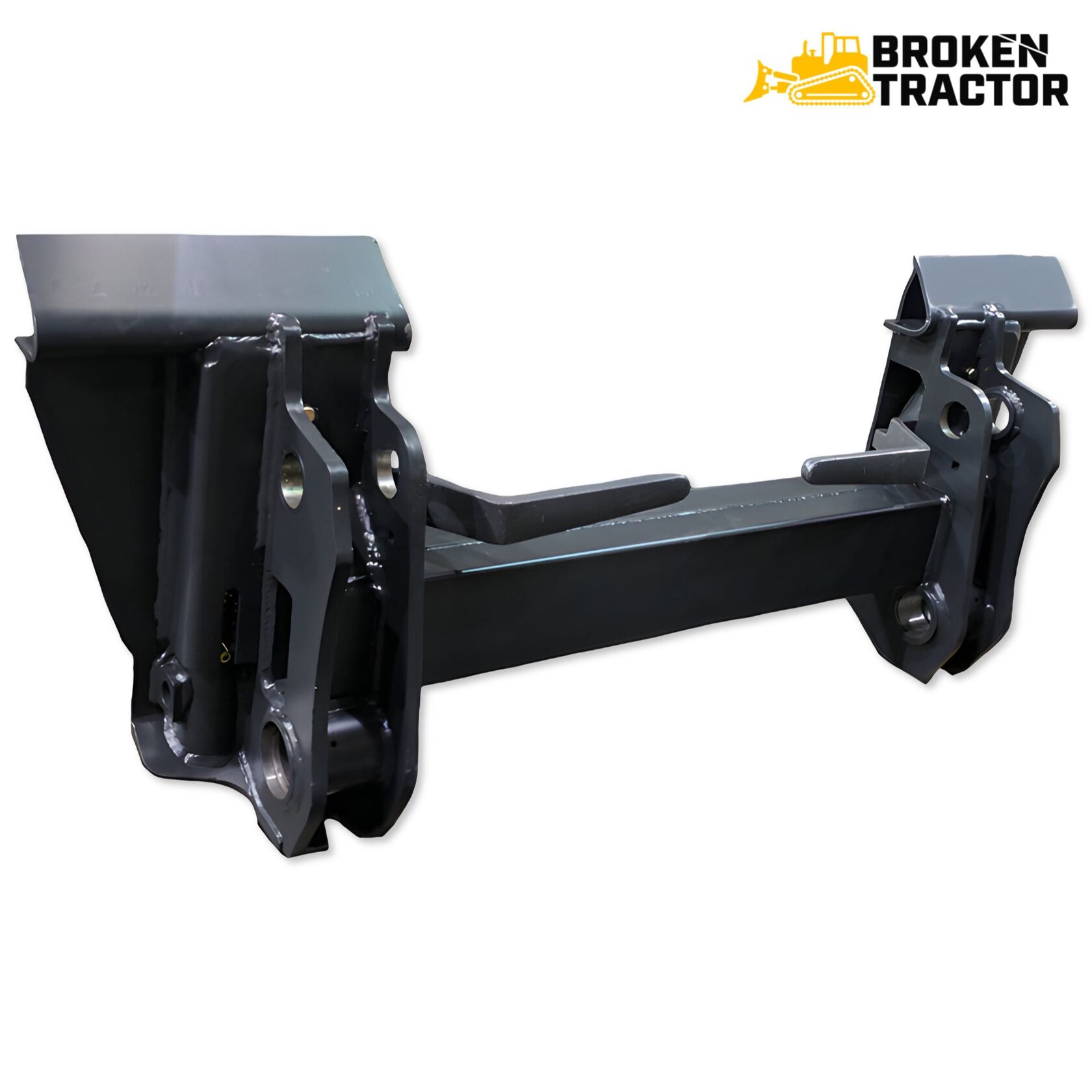

- Плита быстросъёма или ремонтные втулки отверстий.
- Верхние зацепы и элементы усиления навесного оборудования.
- Пальцы, втулки и уплотнения цилиндров наклона.
- Стопорный крепёж и защитные крышки механизма.
Как продлить срок службы быстросъёма
- Очищайте контактные поверхности перед установкой навесного оборудования.
- Каждый раз визуально проверяйте полное запирание обоих фиксаторов.
- Не пытайтесь устранить люфт привариванием пальцев к плите.
- После ремонта проверяйте зазор под рабочей нагрузкой, а не только без навески.
Вывод
При появлении люфта быстросъёма CASE необходимо остановить работу и проверить замки, плиту, навесное оборудование и соседние шарниры. Полная дефектовка покажет, достаточно ли заменить пальцы и втулки или потребуется восстановление отверстий и геометрии плиты.
Пальцы, втулки, фиксаторы и другие запчасти CASE нужно подбирать после измерения изношенных элементов. Другие категории находятся в разделе «Запчасти для мини-погрузчиков».
