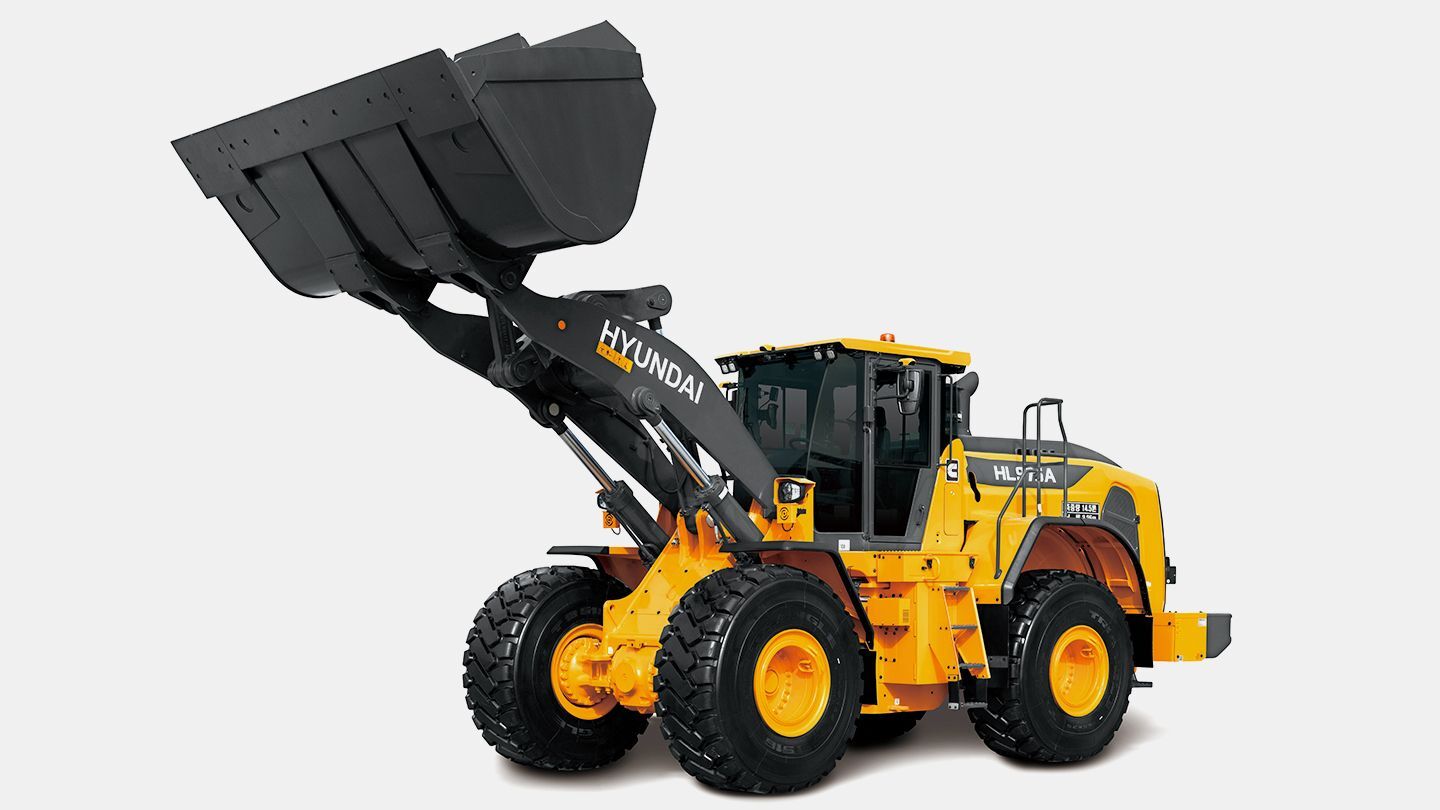

Износ пальцев и втулок фронтального погрузчика Hyundai: как заметить проблему
Пальцы и втулки принимают на себя постоянные ударные и переменные нагрузки при наборе, подъёме и выгрузке материала. По мере износа между деталями увеличивается зазор, появляется стук и снижается точность управления ковшом.
Если продолжать работу с большим люфтом, замены пальца и втулки может оказаться недостаточно. Износ переходит на рычаги, тяги и посадочные отверстия, после чего требуется восстановление металла и расточка соединений.
Если продолжать работу с большим люфтом, замены пальца и втулки может оказаться недостаточно. Износ переходит на рычаги, тяги и посадочные отверстия, после чего требуется восстановление металла и расточка соединений.
Основные признаки износа
Первые изменения часто замечает оператор. Ковш начинает реагировать на движение джойстика с небольшой задержкой, а при смене направления появляется металлический удар.
На износ также указывают:
Последний признак особенно важен. Если новая втулка быстро разбивается, причиной может быть деформированный палец, овальное посадочное отверстие или нарушение соосности.
На износ также указывают:
- боковое перемещение ковша;
- стук при движении по неровной площадке;
- перекос рабочего оборудования;
- неравномерный выход смазки;
- повреждение стопорных элементов;
- металлическая пыль около соединения;
- быстрый повторный износ новой втулки.
Последний признак особенно важен. Если новая втулка быстро разбивается, причиной может быть деформированный палец, овальное посадочное отверстие или нарушение соосности.
Как правильно проверить люфт
Погрузчик устанавливают на ровной площадке, ковш полностью опускают на поверхность, двигатель выключают, а давление в гидросистеме снимают предусмотренным производителем способом.
После этого соединения осматривают при небольшом контролируемом перемещении рабочего оборудования. Важно определить, где именно возникает зазор: между пальцем и втулкой, внутри проушины гидроцилиндра, в рычажном механизме или в креплении ковша.
Проводить проверку под поднятой стрелой без штатных страховочных устройств нельзя.
Допустимый зазор зависит от конкретного соединения и модели Hyundai. Универсального значения для всех пальцев ковша и стрелы нет, поэтому результаты измерения сравнивают с технической документацией машины.
После этого соединения осматривают при небольшом контролируемом перемещении рабочего оборудования. Важно определить, где именно возникает зазор: между пальцем и втулкой, внутри проушины гидроцилиндра, в рычажном механизме или в креплении ковша.
Проводить проверку под поднятой стрелой без штатных страховочных устройств нельзя.
Допустимый зазор зависит от конкретного соединения и модели Hyundai. Универсального значения для всех пальцев ковша и стрелы нет, поэтому результаты измерения сравнивают с технической документацией машины.
Почему одной замены пальца бывает недостаточно
Палец и втулка работают как единая пара. Установка новой детали в разбитое или овальное отверстие не восстанавливает правильную геометрию соединения. Нагрузка распределяется неравномерно, и новая запчасть снова изнашивается.
Во время ремонта необходимо проверить:
При сильном износе отверстие восстанавливают, после чего обрабатывают под требуемый размер.
Во время ремонта необходимо проверить:
- диаметр и прямолинейность пальца;
- состояние втулки;
- размеры посадочного отверстия;
- соосность проушин;
- уплотнения и стопорные элементы;
- канал и точку подачи смазки.
При сильном износе отверстие восстанавливают, после чего обрабатывают под требуемый размер.
Как продлить срок службы соединений
Основная профилактика — регулярная смазка. Однако важно не просто закачать смазочный материал, а убедиться, что он прошёл через соединение и вышел по рабочей поверхности.
Ускоренный износ вызывают забитые пресс-маслёнки, попадание песка, недостаток смазки, работа с перегрузкой и резкие удары ковшом. Неподходящий ковш или неправильная техника набора материала также увеличивают нагрузку на рычаги и пальцы.
После замены деталей соединение следует повторно осмотреть через небольшой период работы. Это позволяет вовремя заметить ослабление крепления или отсутствие подачи смазки.
Пальцы, втулки, тяги, рычаги, зубья и другие запчасти рабочего оборудования Hyundai лучше проверять комплексно. Такой подход помогает устранить причину люфта, а не только его самый заметный результат.
Ускоренный износ вызывают забитые пресс-маслёнки, попадание песка, недостаток смазки, работа с перегрузкой и резкие удары ковшом. Неподходящий ковш или неправильная техника набора материала также увеличивают нагрузку на рычаги и пальцы.
После замены деталей соединение следует повторно осмотреть через небольшой период работы. Это позволяет вовремя заметить ослабление крепления или отсутствие подачи смазки.
Пальцы, втулки, тяги, рычаги, зубья и другие запчасти рабочего оборудования Hyundai лучше проверять комплексно. Такой подход помогает устранить причину люфта, а не только его самый заметный результат.
