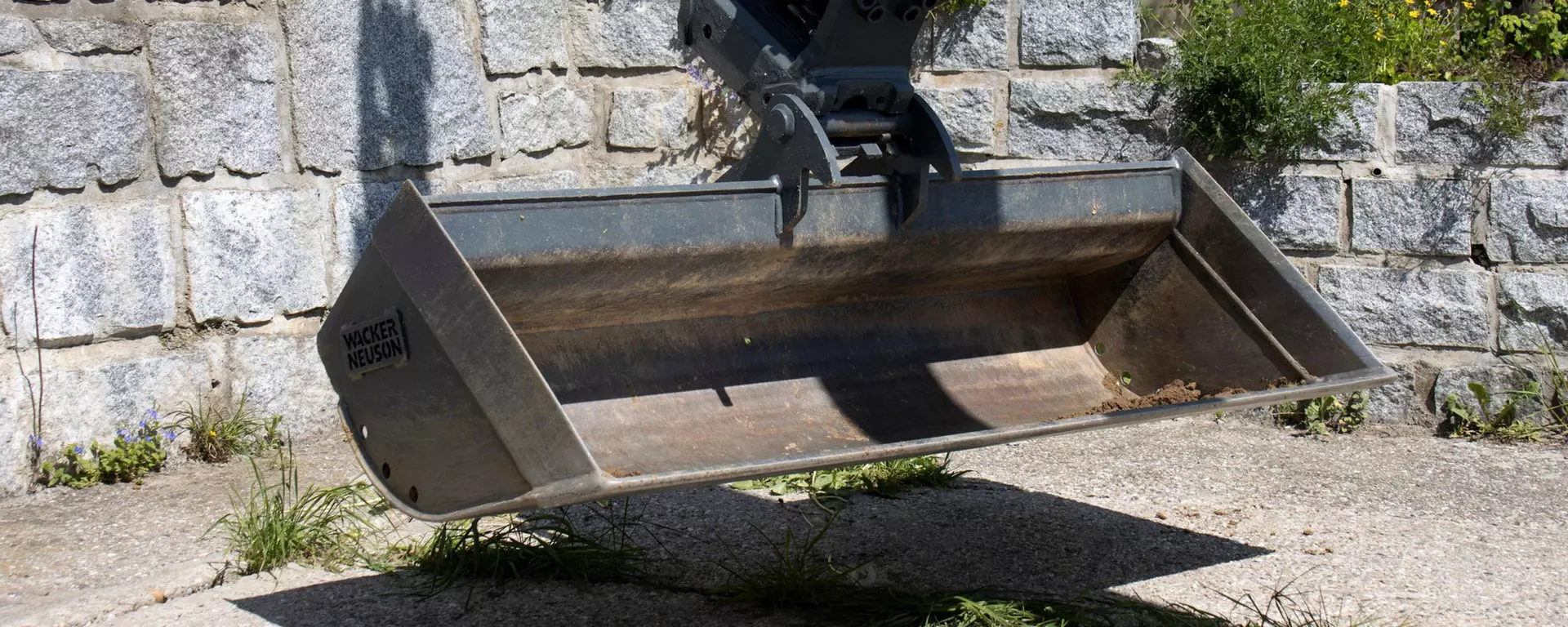

Люфт ковша Wacker Neuson: пальцы, втулки и быстросъём
Почему появляется стук в ковше
Небольшой зазор постепенно увеличивает ударную нагрузку на пальцы, втулки, тяги и проушины. Если продолжать работу, замены стандартного комплекта втулок может оказаться недостаточно — потребуется восстановление отверстий.
Люфт не всегда находится непосредственно в ковше. Он может появиться в быстросъёмном механизме, соединении тяги, проушине штока цилиндра или креплении рукояти.
Основные признаки
- Ковш перемещается относительно рукояти.
- При смене направления слышен металлический удар.
- Палец вращается вместе с неподвижной деталью.
- Смазка быстро выходит с одной стороны втулки.
- На пальце видна ступенчатая выработка.
- Отверстия проушин приобрели овальную форму.
- Быстросъём закрывается не полностью.
- Ковш стоит с заметным боковым перекосом.
Как определить источник люфта
- Установите оборудование на ровную площадку.
- Заглушите двигатель и сбросьте давление.
- Очистите соединения от грунта и старой смазки.
- Поочерёдно проверяйте ковш, тяги и быстросъём.
- Наблюдайте, какие детали перемещаются относительно друг друга.
- Измерьте диаметр пальцев в нескольких точках.
- Проверьте втулки и состояние смазочных каналов.
- Осмотрите проушины на овальный износ и трещины.
- Проверьте крепления гидроцилиндра.
- Оцените работу замков быстросъёмного механизма.
Установка нового пальца в сильно изношенную втулку не устранит стук. Аналогично новые втулки не прослужат долго, если отверстия проушин потеряли соосность.
Какие детали могут потребоваться
- пальцы ковша и рукояти;
- втулки и дистанционные кольца;
- регулировочные шайбы;
- стопорные элементы;
- тяги и рычаги ковша;
- крепления гидроцилиндра;
- детали быстросъёмного механизма;
- пресс-маслёнки;
- ремонтные втулки;
- детали для восстановления проушин.
Подобрать комплект можно на странице запчастей Wacker Neuson. Пальцы, втулки, тяги и детали ковша находятся в разделе рабочего оборудования Wacker Neuson.
Профилактика износа
Смазывайте соединения до появления свежей смазки и очищайте пресс-маслёнки перед обслуживанием. Не продолжайте работу, если палец начал вращаться в проушине.
После ремонта проверьте свободное движение ковша во всём диапазоне и убедитесь, что быстросъём полностью зафиксирован.
Важно: осматривайте оборудование только после его опускания и сброса гидравлического давления.
