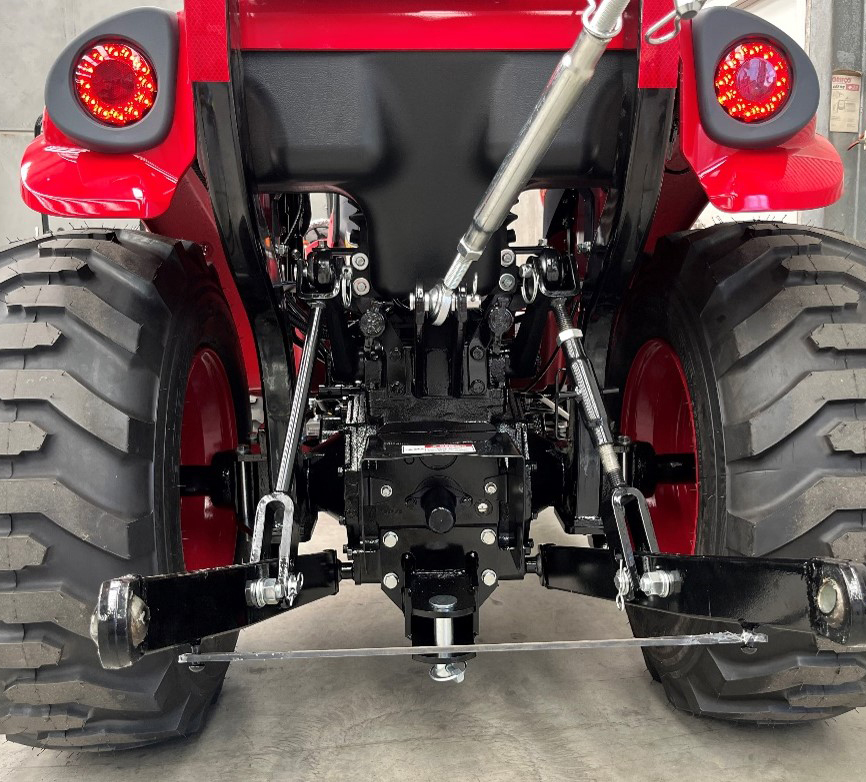

Навеска TYM не поднимается: диагностика трёхточечной гидравлики
Когда задняя навеска TYM перестаёт поднимать орудие, причиной может быть не только насос. Неверное положение регулятора скорости опускания, низкий уровень масла, загрязнённый фильтр или заедание тяг дают похожий результат и проверяются без глубокой разборки.
Полезно разделить неисправность на три вопроса: создаёт ли система давление, доходит ли поток до подъёмного цилиндра и свободно ли движется механика навески. Это сокращает список деталей и время простоя трактора.
Полезно разделить неисправность на три вопроса: создаёт ли система давление, доходит ли поток до подъёмного цилиндра и свободно ли движется механика навески. Это сокращает список деталей и время простоя трактора.
Признаки неисправности
Навеска не реагирует на рычаг или начинает двигаться только на высоких оборотах.
Без орудия рычаги поднимаются, а с нагрузкой останавливаются или пульсируют.
После выключения двигателя навеска быстро опускается при исправном внешнем оборудовании.
Гидравлика шумит, масло пенится, а рулевое управление или фронтальный погрузчик также работают медленнее.
Без орудия рычаги поднимаются, а с нагрузкой останавливаются или пульсируют.
После выключения двигателя навеска быстро опускается при исправном внешнем оборудовании.
Гидравлика шумит, масло пенится, а рулевое управление или фронтальный погрузчик также работают медленнее.
Что чаще всего вызывает проблему
Общий недостаток подачи проявляется сразу в нескольких гидравлических функциях. В этом случае проверяют уровень масла, всасывающую линию, фильтр и насос. Если остальные потребители работают нормально, внимание смещают к регулятору, распределительному клапану и подъёмному цилиндру.
Механическое заедание возможно в шарнирах тяг, валу подъёма или ограничителях. Внутренняя утечка через уплотнения поршня чаще проявляется быстрым опусканием под нагрузкой, но окончательный вывод делают после проверки клапанов.
Механическое заедание возможно в шарнирах тяг, валу подъёма или ограничителях. Внутренняя утечка через уплотнения поршня чаще проявляется быстрым опусканием под нагрузкой, но окончательный вывод делают после проверки клапанов.
Порядок проверки
Поставьте трактор на ровную площадку, опустите орудие и проверьте уровень и состояние трансмиссионно-гидравлической жидкости.
Убедитесь, что регулятор скорости опускания не закрыт, а рычаги управления работают в штатном диапазоне.
Осмотрите фильтр, сетку, всасывающие соединения и сапун. Исключите появление пены и подсос воздуха.
Сравните работу навески без нагрузки и с орудием, проверьте удержание высоты после остановки двигателя.
Измерьте давление в контрольной точке и по результатам проверки разделите насос, клапанный блок и подъёмный цилиндр.
Убедитесь, что регулятор скорости опускания не закрыт, а рычаги управления работают в штатном диапазоне.
Осмотрите фильтр, сетку, всасывающие соединения и сапун. Исключите появление пены и подсос воздуха.
Сравните работу навески без нагрузки и с орудием, проверьте удержание высоты после остановки двигателя.
Измерьте давление в контрольной точке и по результатам проверки разделите насос, клапанный блок и подъёмный цилиндр.
Важно: перед осмотром полностью опустите навесное оборудование и сбросьте давление. Не находитесь под поднятым орудием без механической опоры, даже если гидравлика кажется исправной.
Какие запчасти могут потребоваться
Гидравлический фильтр, сетка и уплотнения корпуса.
Всасывающий патрубок, хомуты и уплотнительные кольца.
Клапан управления навеской, пружины и уплотнения.
Ремкомплект подъёмного цилиндра и направляющие элементы.
Гидронасос или детали его привода после подтверждения низкой подачи.
Пальцы, втулки, тяги и крепёж механизма навески.
Всасывающий патрубок, хомуты и уплотнительные кольца.
Клапан управления навеской, пружины и уплотнения.
Ремкомплект подъёмного цилиндра и направляющие элементы.
Гидронасос или детали его привода после подтверждения низкой подачи.
Пальцы, втулки, тяги и крепёж механизма навески.
Как избежать повторной неисправности
Не превышайте допустимую массу навесного оборудования.
Правильно выставляйте ограничительные тяги.
Следите за состоянием масла и своевременно меняйте фильтр.
Смазывайте шарниры и устраняйте перекосы до появления заедания.
Не удерживайте рычаг в крайнем положении после достижения верхней точки.
Правильно выставляйте ограничительные тяги.
Следите за состоянием масла и своевременно меняйте фильтр.
Смазывайте шарниры и устраняйте перекосы до появления заедания.
Не удерживайте рычаг в крайнем положении после достижения верхней точки.
Вывод
Навеску TYM обычно можно диагностировать без замены насоса наугад. Состояние масла и фильтра, положение регуляторов, работа других гидравлических функций и способность удерживать нагрузку указывают на конкретный участок системы.
Фильтры, насосы, клапаны и другие запчасти для тракторов TYM следует подбирать после диагностики. Необходимые элементы системы представлены в разделе «Запчасти гидравлики TYM».
Фильтры, насосы, клапаны и другие запчасти для тракторов TYM следует подбирать после диагностики. Необходимые элементы системы представлены в разделе «Запчасти гидравлики TYM».
